TECNOLOGIA DE TROCA RÁPIDA DE ROLOS
O sistema de Troca Rápida de Rolos da Sinoform pode ser usado para produzir tubos redondos e quadrados de diferentes tamanhos em uma mesma linha de tubos através do nosso sistema automatizado de troca rápida de rolos. Leva apenas 30 minutos para mudar o tamanho, o que reduz significativamente o tempo de troca manual tradicional de rolos.
INTRODUÇÃO:
Este sistema pode ser usado para produzir tubos redondos e quadrados de diferentes tamanhos em uma linha de tubos através da nossa 'tecnologia de troca rápida de rolo'.
Quando os clientes precisam produzir diferentes tamanhos de tubo, eles precisam substituir todo ou parte da plataforma de troca rápida de rolos de conformação e dimensionamento de acordo com o tamanho e a espessura do tubo.
1.O acoplamento universal pode ser rapidamente desconectado do eixo do rolo de suporte horizontal através do 'início de troca rápida de um botão' por motor ou sistema hidráulico.
2.A plataforma de rolo originalmente fixada ao equipamento é liberada manualmente, e a plataforma do tamanho original do diâmetro do tubo é levantada. Ao mesmo tempo, a plataforma de troca rápida e o molde de rolo do novo tamanho são substituídos.
3.Inicie 'Início de Um Botão' novamente, e deixe o eixo do rolo de suporte horizontal se conectar automaticamente ao sistema de transmissão do acoplamento universal para completar o trabalho de substituição de rolo de tubo de diferentes tamanhos.
1.Adequado para linha de moinho de tamanho pequeno.
Acoplamento universal manual de juntas rápidas 'desconexão' e 'conexão rápida' do eixo do rolo horizontal.
2.Adequado para linha de moinho de médio e grande porte.
Troca rápida hidráulica 'desconexão' e 'conexão rápida' com sistema de transmissão de suporte horizontal.
-

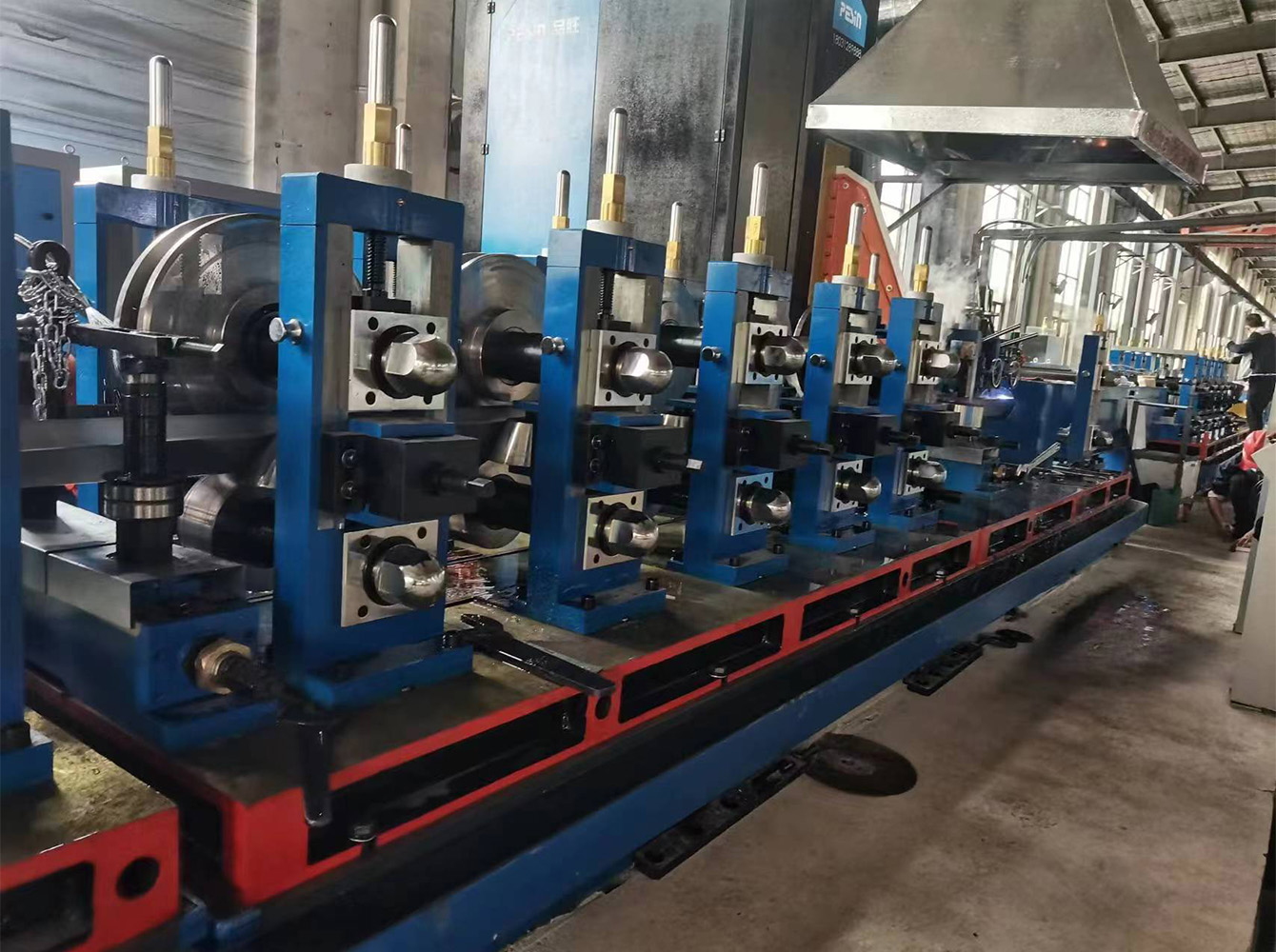

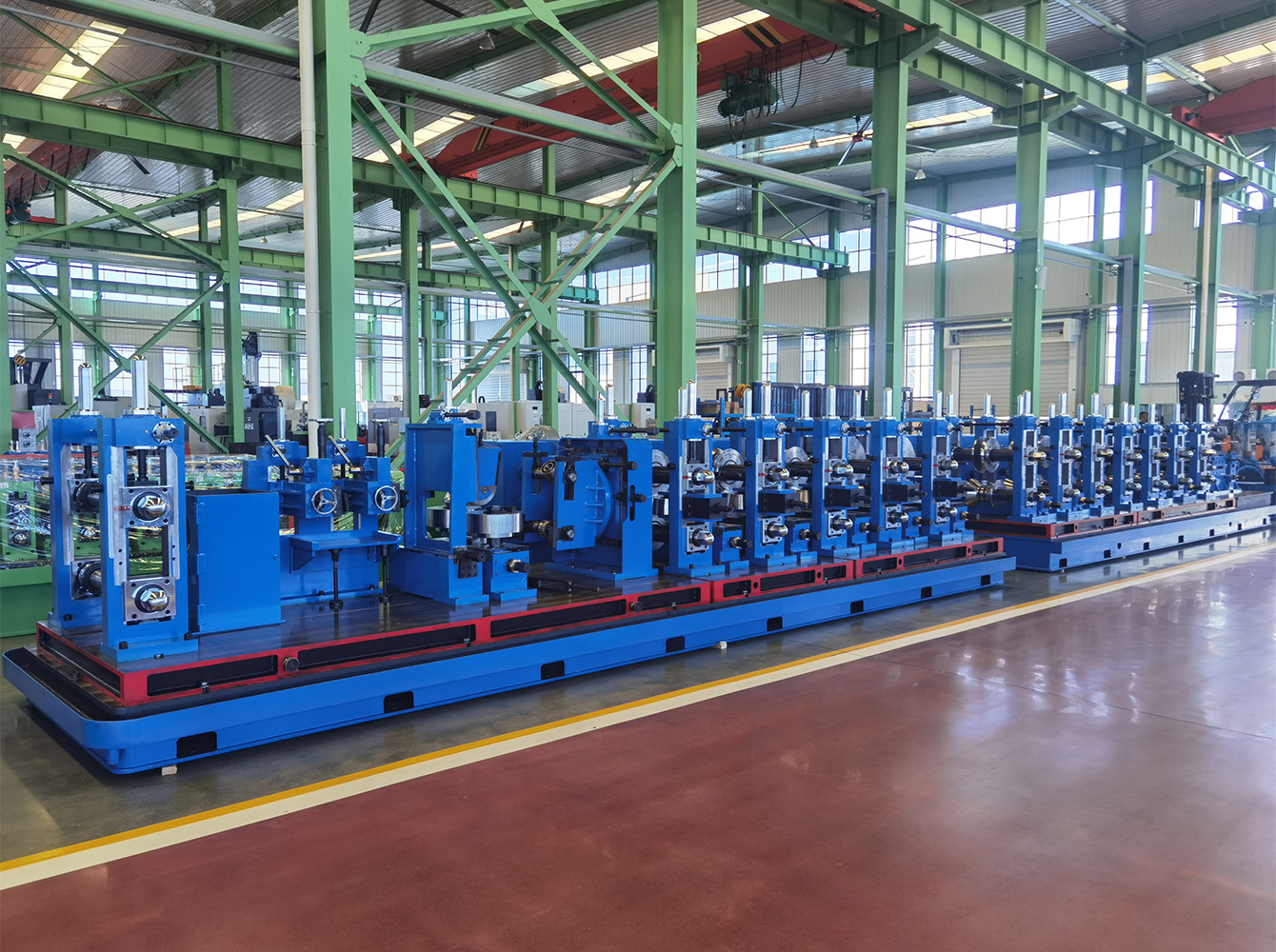

LINHA DE MOINHO DE TUBO DE TROCA RÁPIDA DE ROLO
-

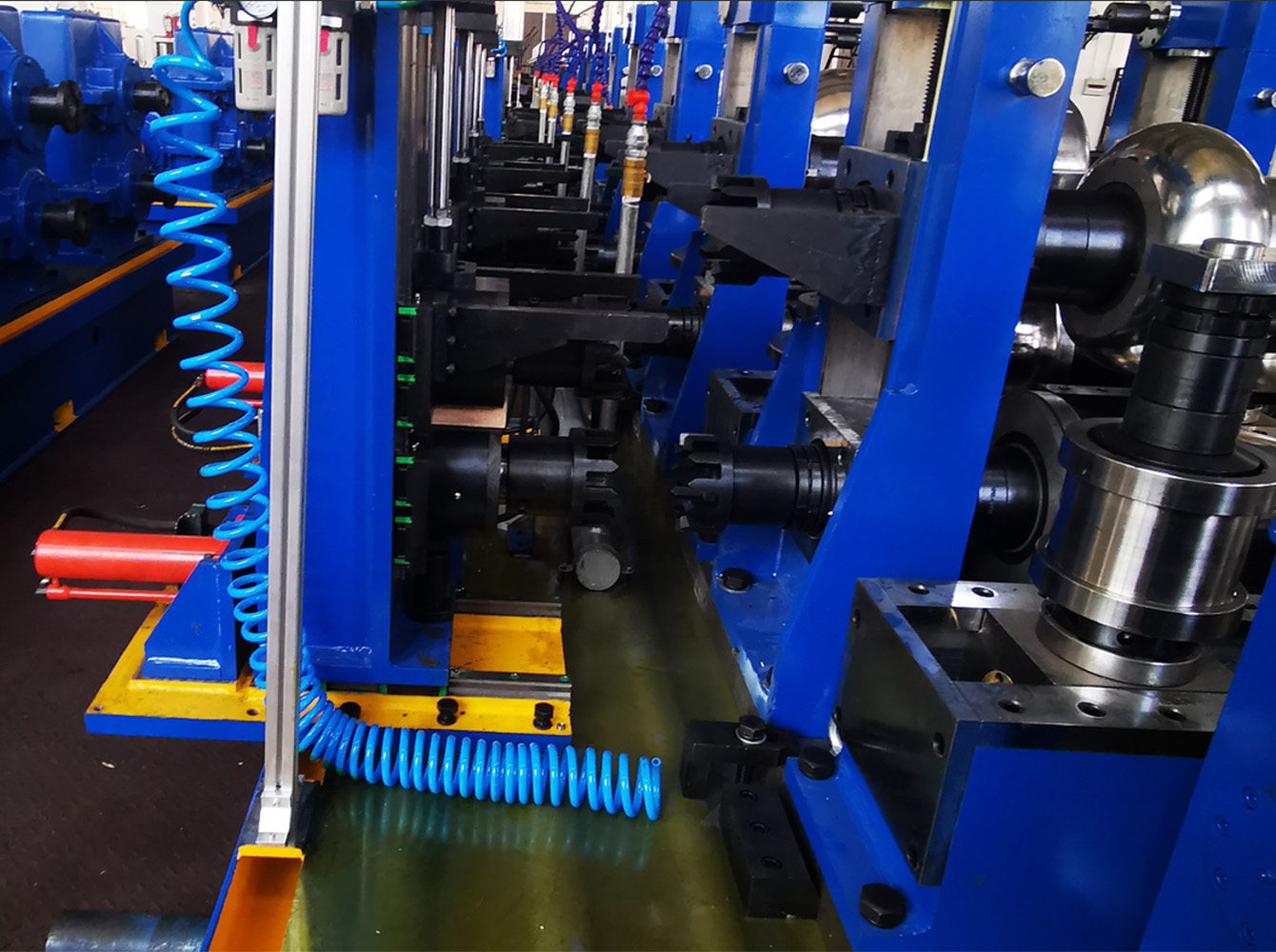

JUNTAS DE TROCA RÁPIDA HIDRÁULICA
-

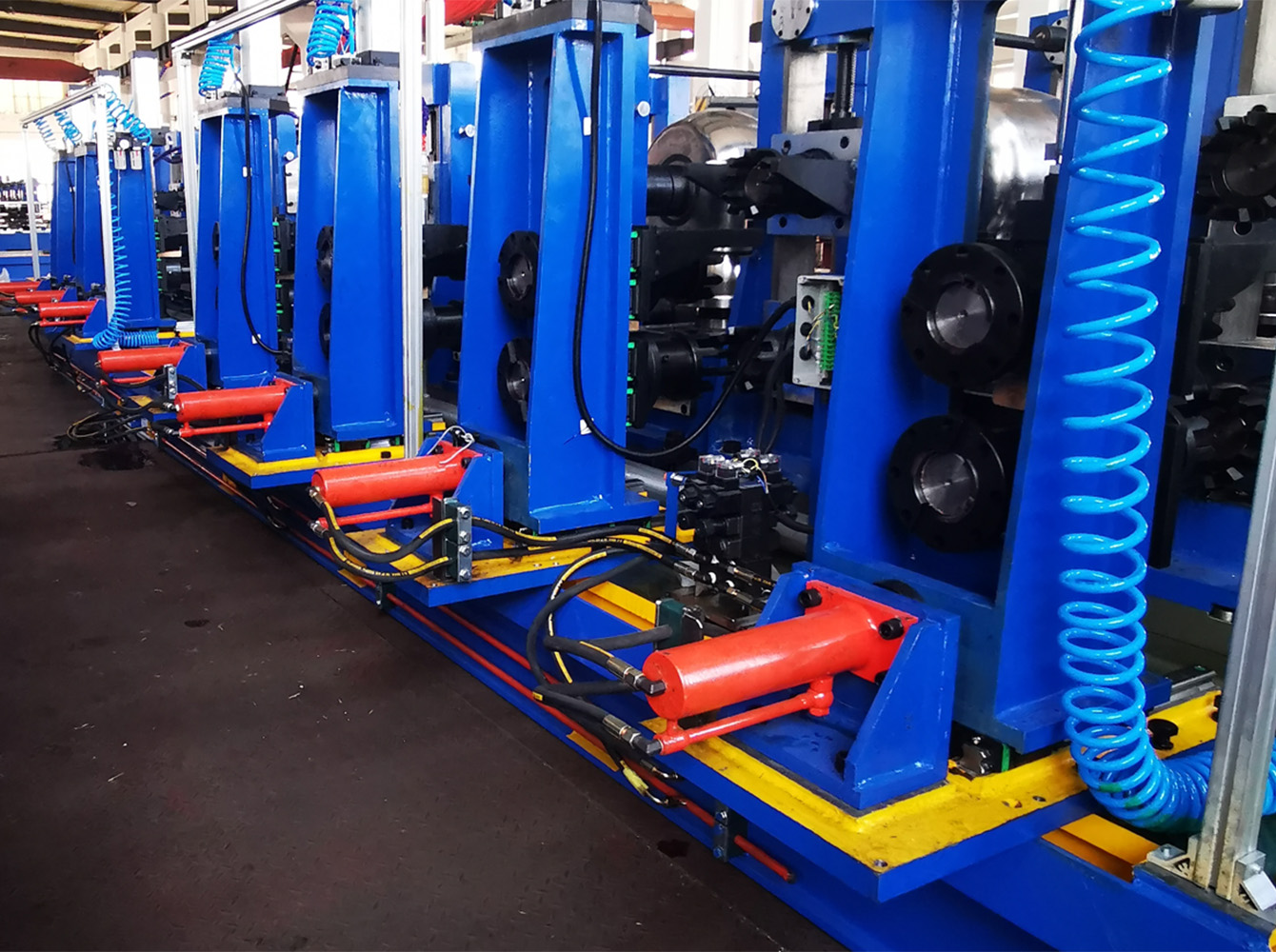

SISTEMA DE TROCA RÁPIDA HIDRÁULICA
-

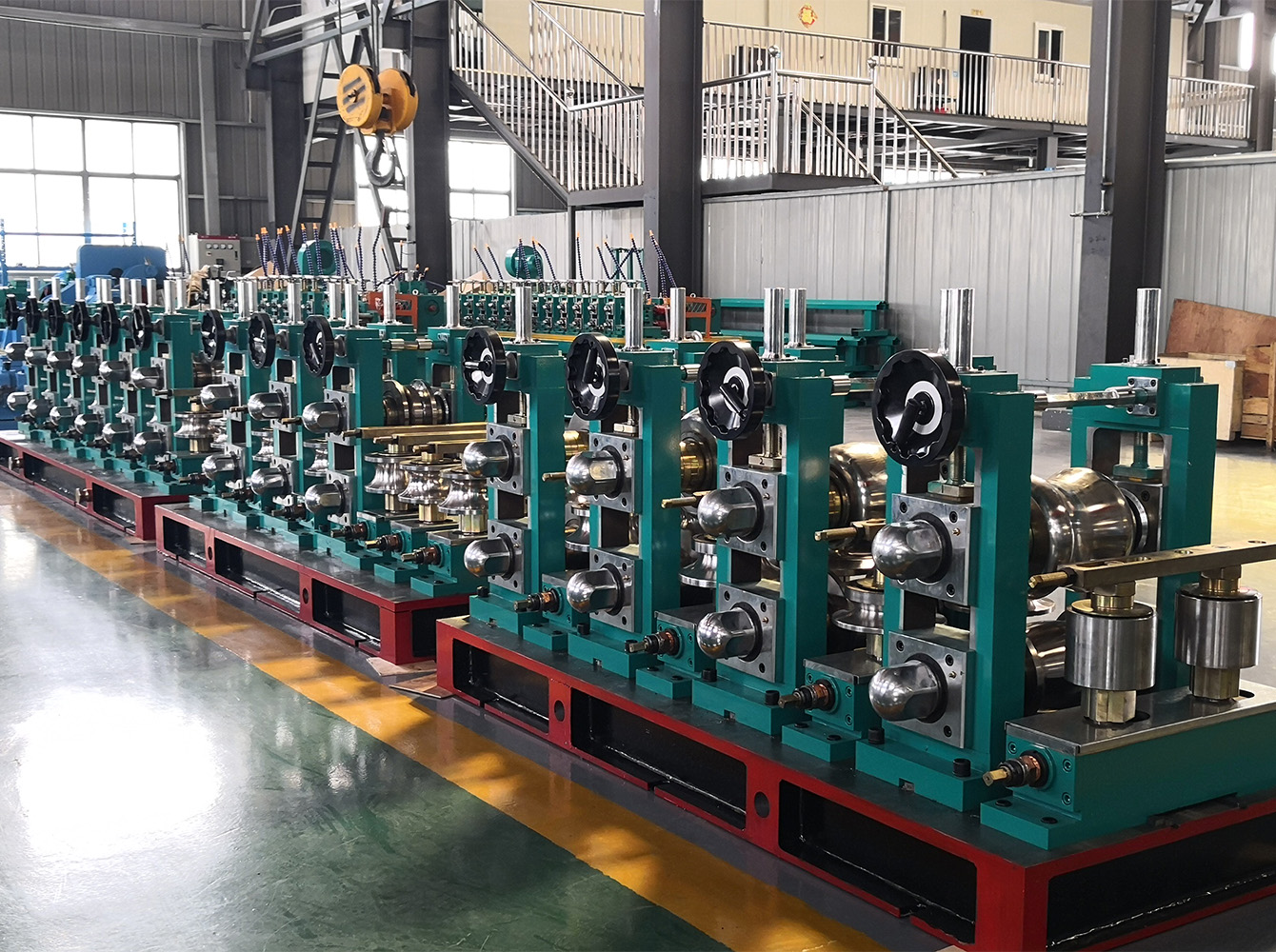

PLATAFORMA DE TROCA DE ROLO
-

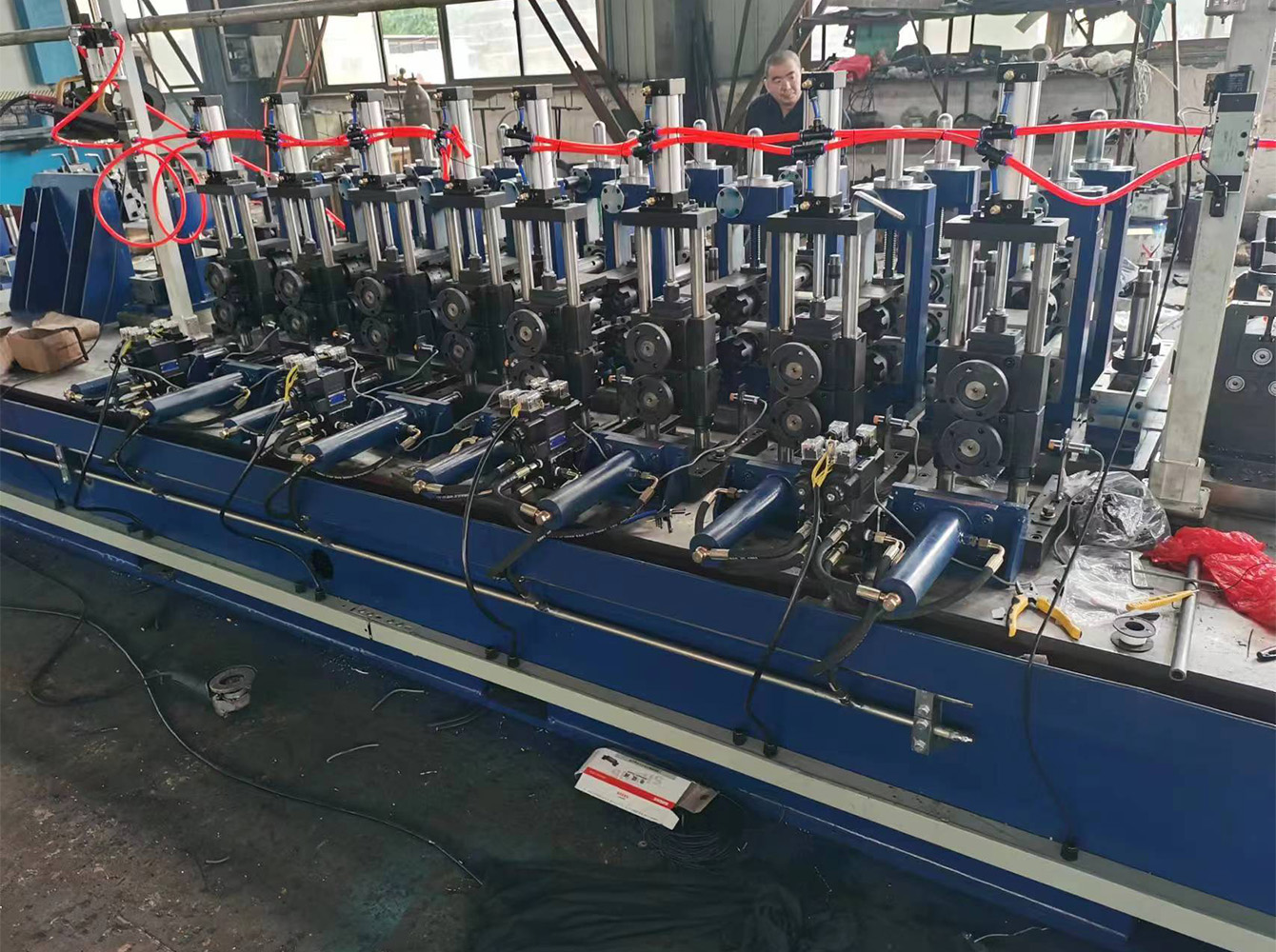

TROCA RÁPIDA PNEUMÁTICA
-

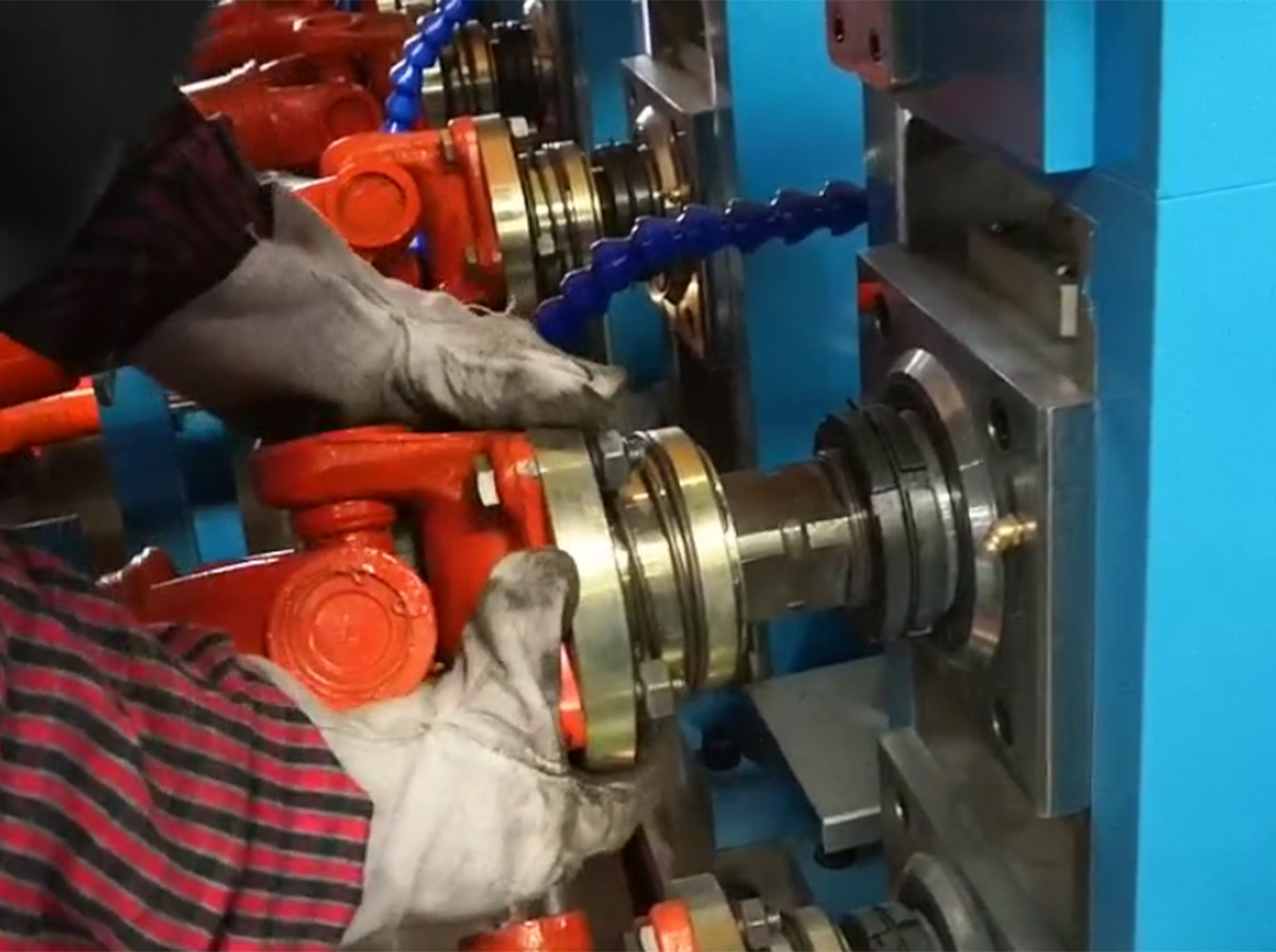

JUNTAS DE TROCA RÁPIDA DE CONEXÃO MANUAL
VÍDEO:
DADOS TÉCNICOS:
| Modelo da Máquina | Faixa de Produção (mm) |
Espessura da Parede do Tubo Quadrado | Velocidade de Fresamento (m/min) |
Potência de Alta Frequência |
| HG16 | ∅8～∅25mm □6x6～20x20 | δ0.3～1.0mm □δ≤0.8mm | 20~120 | 100KW |
| HG25 | ∅8～∅32mm □6x6～25x25 | δ0.4～1.3mm □δ≤1.0mm | 20~120 | 100KW |
| HG32 | ∅13～∅50.8mm □10x10～40x40 | δ0.6～2.0mm □δ≤1.5mm | 20~120 | 150KW |
| HG50 | ∅19～∅63.5mm □15x15～50x50 | δ0.8～2.5mm □δ≤2.0mm | 20~100 | 200KW |
| HG60 | ∅19～∅76mm □15x15～60x60 | δ1.0～3.0mm □δ≤2.5mm | 20~90 | 250KW |
| HG76 | ∅25～∅90mm □20x20～70x70 | δ1.5～4.0mm □δ≤3.5mm | 20~90 | 300KW |
| HG90 | ∅30/48～∅115mm □25x25～90x90 | δ1.5～4.5mm □δ≤3.5mm | 20~60 | 300KW |
| HG115 | ∅32/48～∅127mm □25x25～100x100 | δ2.0～5.0mm □δ≤4.0mm | 15~60 | 400KW |
| HG165 | ∅76～∅165mm □60x60～130x130 | δ2.0～6.0mm □δ≤5.0mm | 15~50 | 500KW |
| HG219 | ∅114～∅219mm □90x90～170x170 | δ3.0～8.0mm □δ≤6.0mm | 15~40 | 600KW |
| HG273 | ∅114～∅273mm □90x90～200x200 | δ4.0～12.0mm □δ≤9.0mm | 10~30 | 800KW |
| HG325 | ∅165～∅325mm □130x130～250x250 | δ4.0～12.0mm □δ≤10.0mm | 10~30 | 800KW |
| HG426 | ∅165～∅426mm □130x130～300x300 | δ5.0～16.0mm □δ≤14.0mm | 10~30 | 1000KW |
| HG508 | ∅219～∅508mm □170x170～400x400 | δ6.0～16.0mm □δ≤15.0mm | 10~25 | 1000KW |
