TECNOLOGIA DE FORMAÇÃO DE TUBO QUADRADO DFT
LW 250x250-500x500
Sinoform série LW Linha de Moinho de Tubo Quadrado Direto para Tubo Quadrado com a mais recente tecnologia de formação DFT. Usando apenas um conjunto de rolos, pode ser produzido continuamente dentro de um certo intervalo de tamanho de tubo quadrado e retangular de aço, Os rolos de formação e dimensionamento usam um conjunto comum de combinação de rolos e não há necessidade de trocar os rolos ao produzir diferentes tamanhos de tubos quadrados. A linha completa é totalmente automática. O motor ajusta a abertura e fechamento, elevação e abaixamento dos rolos
INTRODUÇÃO:
A série LW 250x250-500x500 Moinho de Tubo Quadrado e Retangular de Forma Direta usa um conjunto de rolos combinados que podem ser produzidos continuamente dentro de um certo intervalo de tubo de aço retangular, utilizando o processo avançado de moldagem de combinação de múltiplos raios e soldagem de alta frequência, formando por dobragem simétrica de múltiplos canais. Pode ser dividido em dobragem de lado pequeno, dobragem de placa lateral, dobragem livre no lado fechado, soldagem de alta frequência, produzindo o tubo de tamanho exato e boa qualidade após aço. A linha de moinho de tubo de diâmetro varia de 250x250-500x500mm, a espessura da parede varia de 4.0-20.0mm.
A linha completa é totalmente automática. O motor ajusta a abertura e fechamento, elevação e abaixamento dos rolos para mudar diferentes tamanhos de tubo.
-

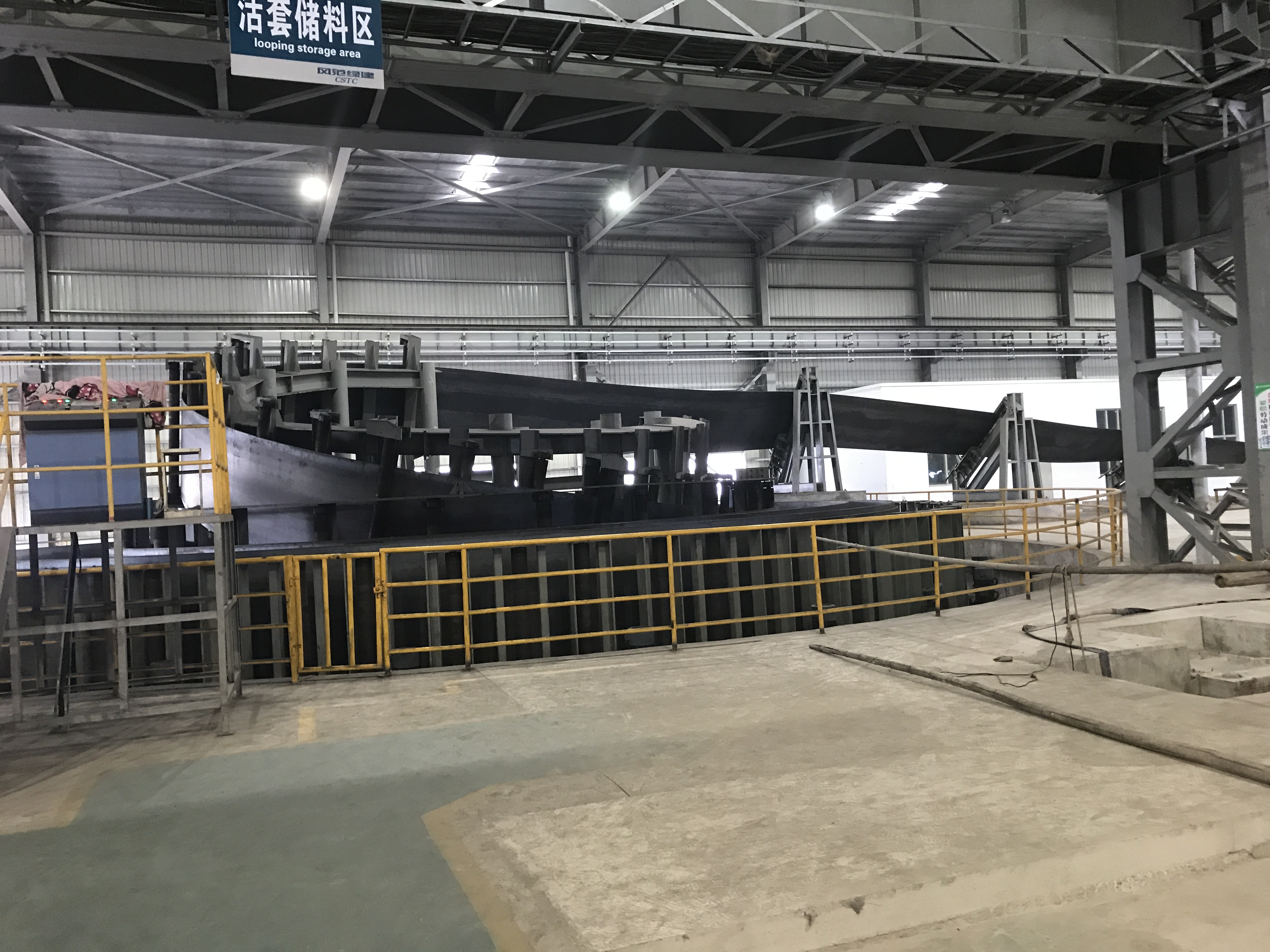

ACUMULADOR DE TIPO TERRESTRE
-
SERRA DE CORTE VOADORA DE FACA DUPLA
-

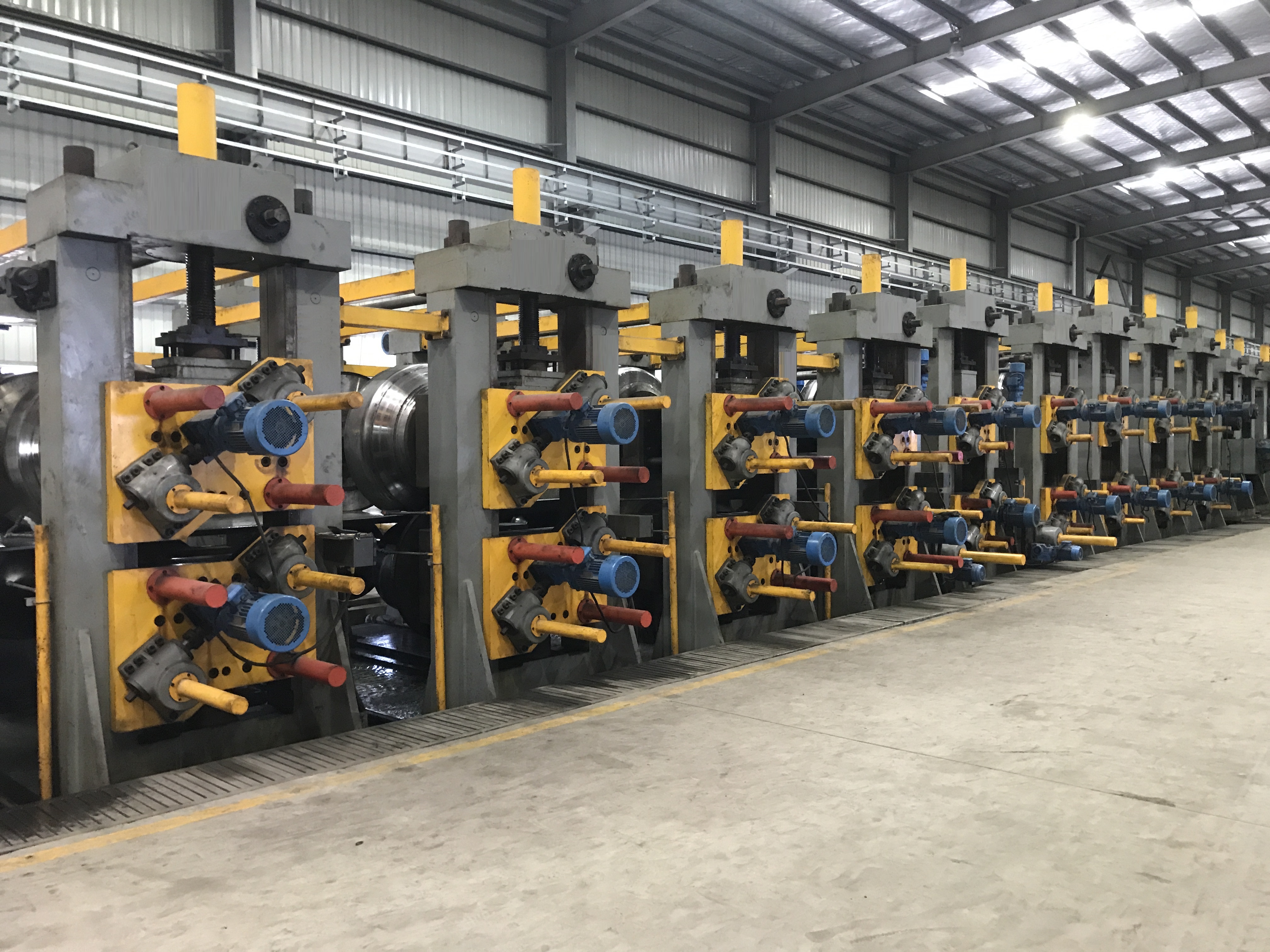

SEÇÃO DE FORMATAÇÃO E DIMENSIONAMENTO
-
DESEMBARACADOR HIDRÁULICO DE CABEÇA DUPLA
-
CORTE E SOLDAGEM DE EXTREMIDADE
-
SOLDADOR HF
COMPONENTES DA LINHA：
-
ACUMULADOR HORIZONTAL
-
ROLO DE PRENSA
-
FORMAÇÃO
-

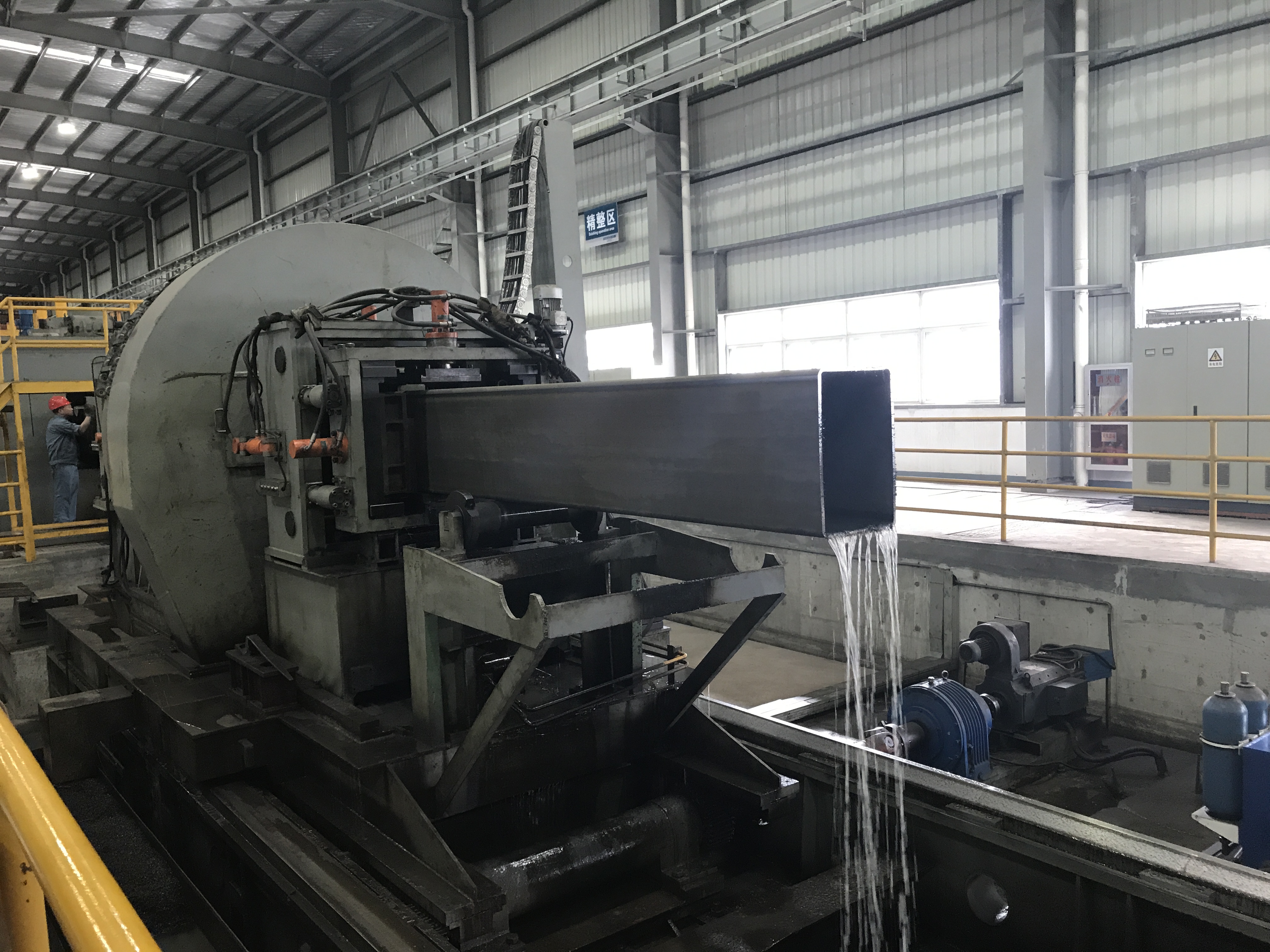

SOLDAGEM HF
-
CORTAR
-
MESA DE SAÍDA
VÍDEO:
DADOS TÉCNICOS:
| Direto para Quadrado Modelo de Máquina |
Quadrado (Retangular) Especificações do Tubo |
Espessura da Parede (mm) |
Material Bruto De Tubo Quadrado |
Velocidade de Fresagem (m/min) |
| LW60X60 | □ 40x40-60x60 ▄30x50-40x80 |
1.2-3.0 | Q355B | 20-90 |
| LW80X80 | □40x40-80x80 ▄40x50-40x100 |
1.5-4.0 | Q355B | 20-80 |
| LW100X100 | □40x40-100x100 ▄40x50-40x120 |
1.5-5.0 | Q355B | 20-70 |
| LW120X120 | □50x50-120x120 ▄50x60-50x150 |
2.0-6.0 | Q355B | 20-60 |
| LW150X150 | □ 60x60-150x150 ▄60x80-100x200 |
3.0-8.0 | Q355B | 15-50 |
| LW200X200 | □ 80x80-200x200 ▄80x100-150x250 |
3.0-10.0 | Q355B | 10-40 |
| LW250X250 | □ 120x120-250x250 ▄120x150-200x400 |
4.0-12.0 | Q355B | 5-30 |
| LW300X300 | □120x120-300x300 ▄120x150-200x400 |
4.0-14.0 | Q355B | 5-30 |
| LW400X400 | □200x200-400x400 ▄200x250-300x500 |
4.0-16.0 | Q355B | 5-20 |
| LW500X500 | □ 250x250-500x500 ▄250x300-400x600 |
8.0-20.0 | Q355B | 5-20 |
Qualquer dúvida, sinta-se à vontade para entrar em contato conosco
A equipe Sinoform fornecerá uma solução técnica completa
