TECNOLOGIA DE FORMAÇÃO DE TUBO QUADRADO DFT
LW 120x120-200x200
Linha de tubos quadrados e retangulares da série Sinoform LW com a mais recente tecnologia de formação DFT. Usando apenas um conjunto de rolos, pode-se produzir continuamente dentro de um certo intervalo de tamanhos de tubos quadrados e retangulares. Os rolos de formação e dimensionamento usam um conjunto comum de combinação de rolos e não há necessidade de trocar os rolos ao produzir diferentes tamanhos de tubos quadrados. A linha completa é totalmente automática. O motor ajusta a abertura e fechamento, elevação e rebaixamento dos rolos
INTRODUÇÃO:
A série LW Series120x20-200x200 Moinho de tubo retangular e quadrado de forma direta usa um conjunto de rolos combinados que podem ser produzidos continuamente dentro de um certo intervalo de tubo de aço retangular, utilizando o processo avançado de moldagem de combinação de múltiplos raios e soldagem de alta frequência, formando por dobragem simétrica de múltiplos canais. Pode ser dividido em dobragem de lado pequeno, dobragem de lado da placa, dobragem livre no lado fechado, soldagem de alta frequência, produzindo o tubo de tamanho exato e de boa qualidade após a serração. A linha de moinho de tubo de diâmetro varia de 120x20-200x200mm, a espessura da parede varia de 2.0-10.0mm.
A linha completa é totalmente automática. O motor ajusta a abertura e fechamento, elevação e abaixamento dos rolos para mudar diferentes tamanhos de tubo.
-

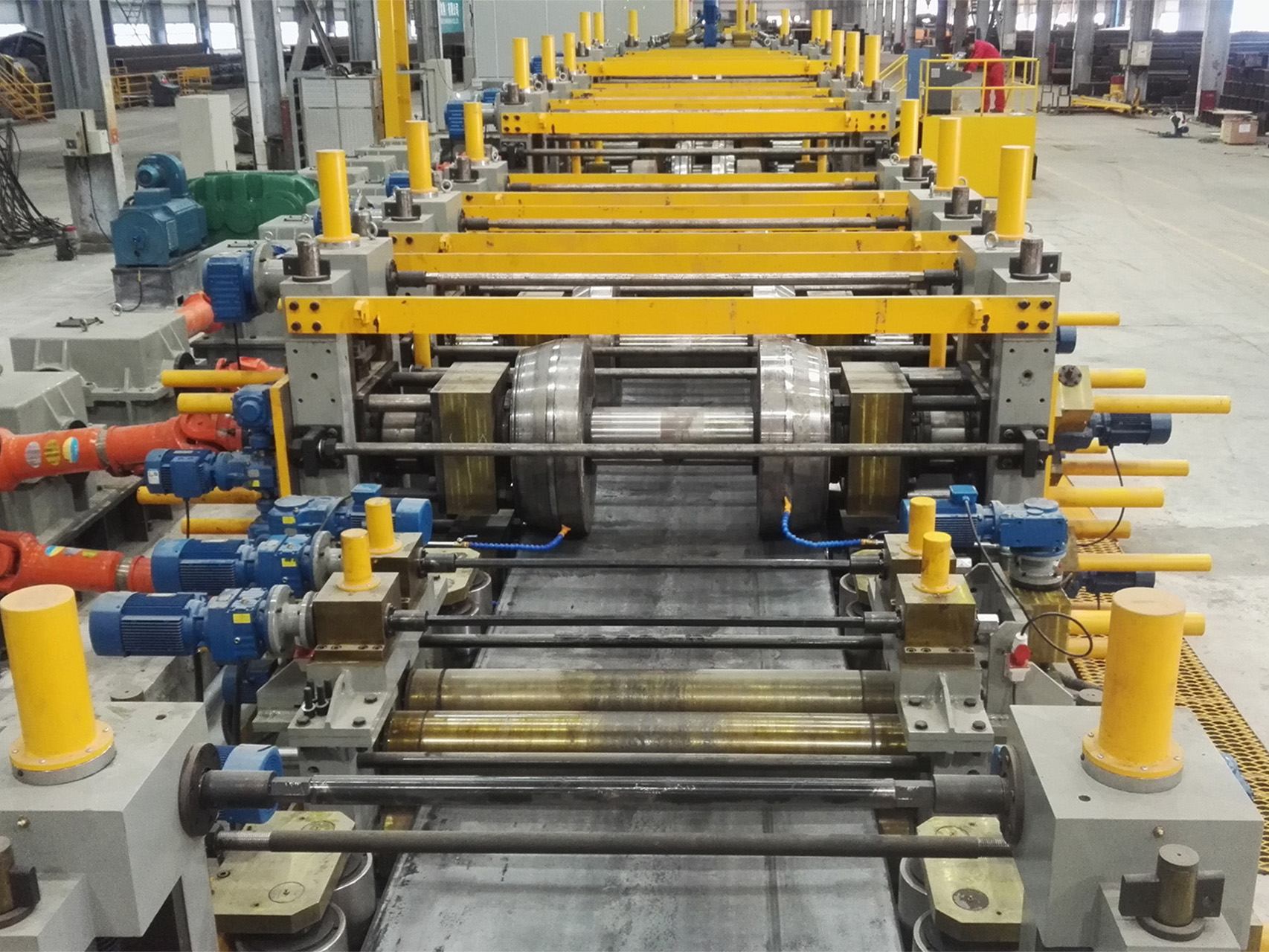

Motor Ac Ajustando Rolos Para Mudar A Posição De Formação Dos Rolos
-
Controle Completo De Motor De Servo Ac Com Memória E Função De Recuperação De Rolos De Um Toque
-

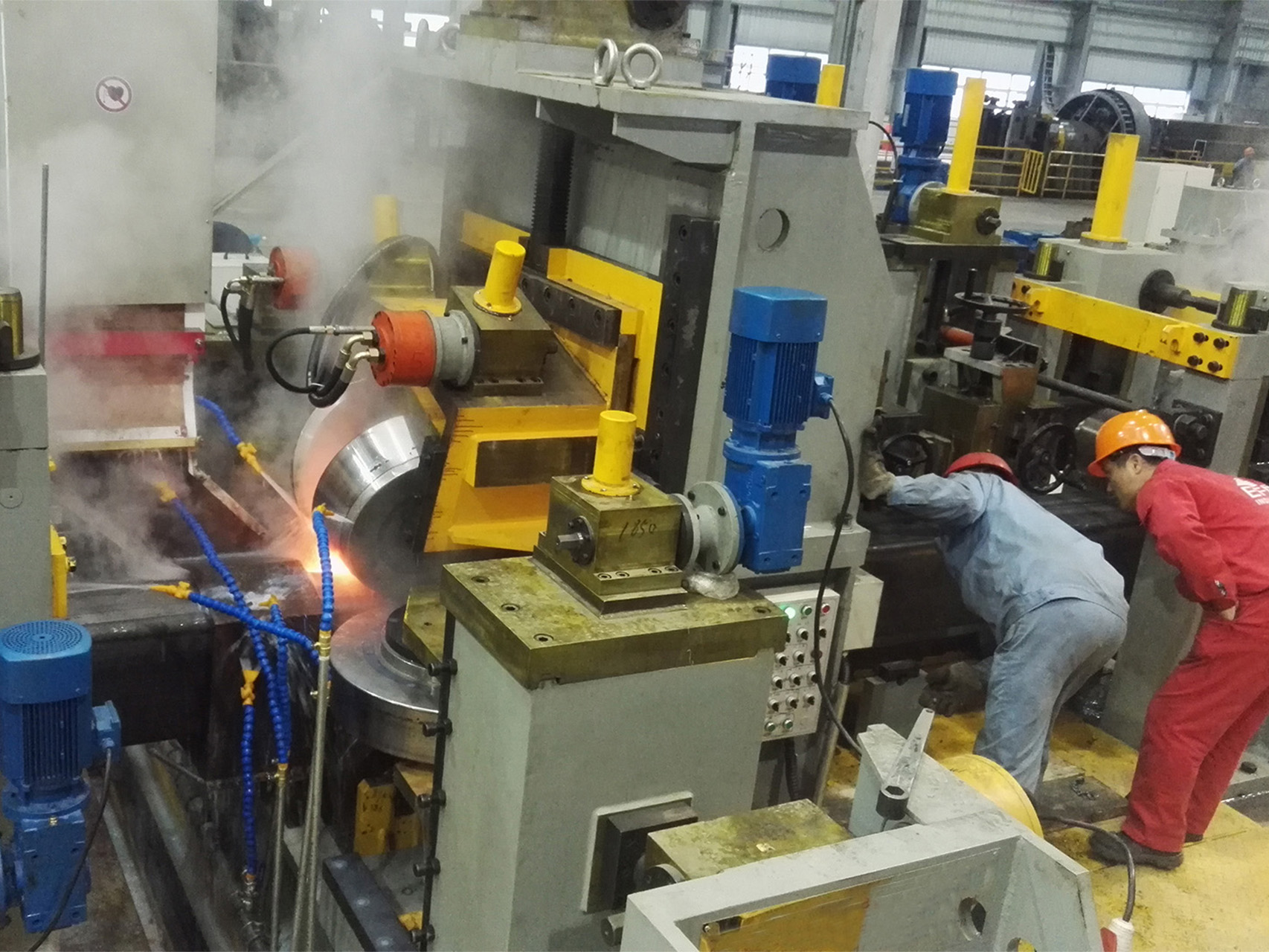

Seção De Rolos De Aperto E Soldador De Alta Frequência
-
Nivelador De Pinch E Suporte De Quebra
-
Serra Flutuante Tipo Moinho Com Lâmina Dupla
-
Acumulador Tipo Solo
COMPONENTES DA LINHA:
-
CISALHAMENTO E SOLDA DE TOPO
-
ACUMULADOR HORIZONTAL
-

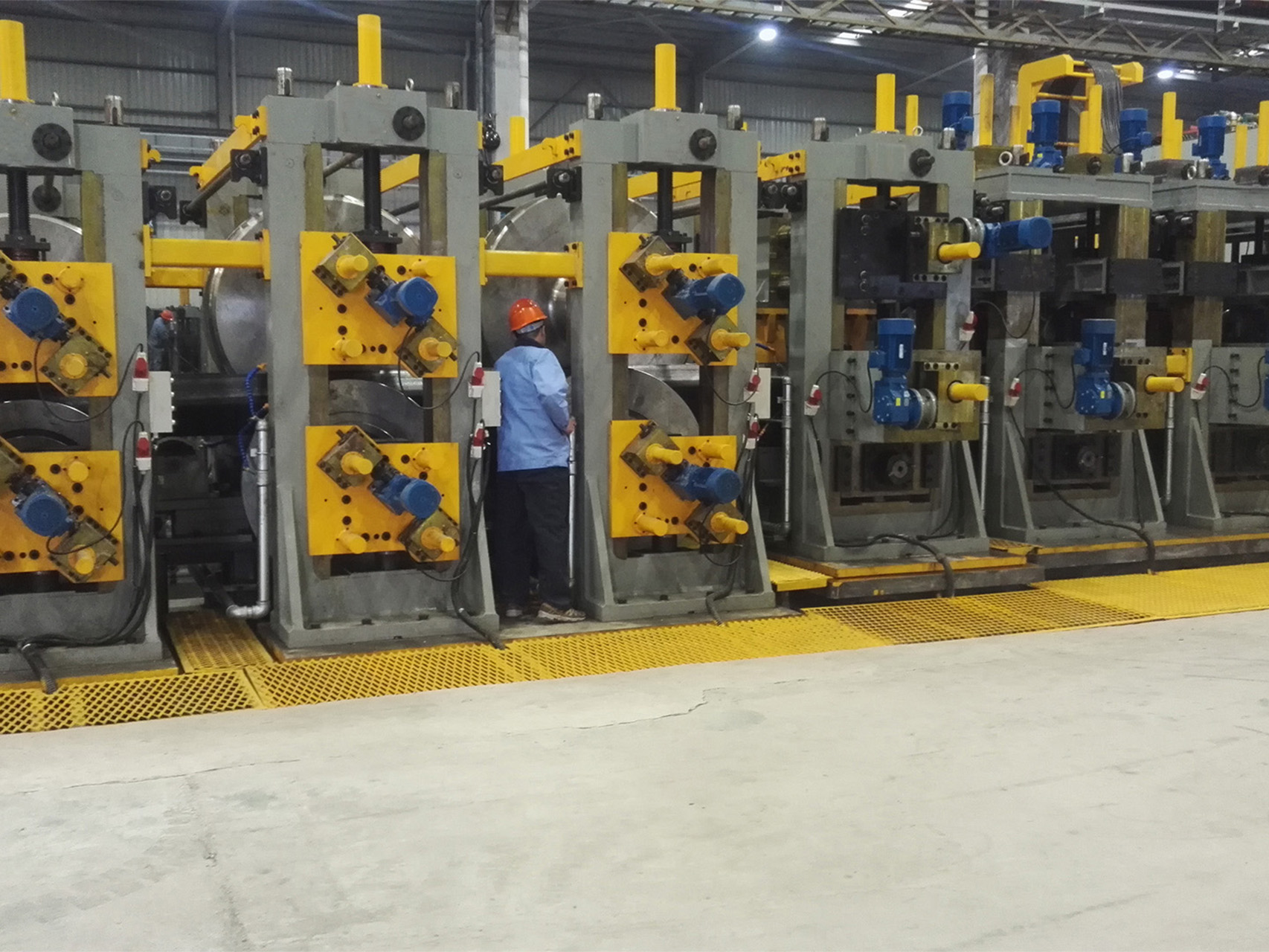

FORMAÇÃO E DIMENSIONAMENTO
-
SOLDAGEM HF
-
CABEÇOTE DE ALINHAMENTO DA TURQUIA
-
SERRA DE CORTE
VÍDEO:
DADOS TÉCNICOS:
| Direto para Quadrado Modelo de Máquina |
Quadrado (Retangular) Especificações do Tubo |
Espessura da Parede (mm) |
Material Bruto De Tubo Quadrado |
Velocidade de Fresagem (m/min) |
| LW60X60 | □ 40x40-60x60 ▄30x50-40x80 |
1.2-3.0 | Q355B | 20-90 |
| LW80X80 | □40x40-80x80 ▄40x50-40x100 |
1.5-4.0 | Q355B | 20-80 |
| LW100X100 | □40x40-100x100 ▄40x50-40x120 |
1.5-5.0 | Q355B | 20-70 |
| LW120X120 | □50x50-120x120 ▄50x60-50x150 |
2.0-6.0 | Q355B | 20-60 |
| LW150X150 | □ 60x60-150x150 ▄60x80-100x200 |
3.0-8.0 | Q355B | 15-50 |
| LW200X200 | □ 80x80-200x200 ▄80x100-150x250 |
3.0-10.0 | Q355B | 10-40 |
| LW250X250 | □ 120x120-250x250 ▄120x150-200x400 |
4.0-12.0 | Q355B | 5-30 |
| LW300X300 | □120x120-300x300 ▄120x150-200x400 |
4.0-14.0 | Q355B | 5-30 |
| LW400X400 | □200x200-400x400 ▄200x250-300x500 |
4.0-16.0 | Q355B | 5-20 |
| LW500X500 | □ 250x250-500x500 ▄250x300-400x600 |
8.0-20.0 | Q355B | 5-20 |
Qualquer dúvida, sinta-se à vontade para entrar em contato conosco
A equipe Sinoform fornecerá uma solução técnica completa
