LINHA DE FABRICAÇÃO DE TUBOS SOLDADOS ERW DE ALTA PRECISÃO

HG φ48-273(25x25-200x200)

Linha de Tubo e Tubulação Soldada de Alta Precisão da Série Sinoform HG com a mais recente tecnologia de formação FFX FF e adota o software de formação COPRA da Alemanha, atendendo a alta eficiência de produção, operação fácil e desempenho estável, além disso, a linha completa de tubulação atende a um alto nível de automação.Esta série de tubulação de alta precisão com design excelente, rolos de alta precisão e durabilidade selecionados sob rigorosa têmpera, serra de corte de alto desempenho, corpo da máquina completo com tratamento térmico, fabricação precisa, montagem precisa.

descrição1

Fechamento com zíper 1/5 de suéteres atléticos para homens. Tecido elástico, leve e secagem rápida para desempenho superior. AJUSTE REGULAR - Tamanhos padrão dos EUA. Um ajuste atlético que se ajusta perto do corpo para uma ampla gama de movimentos, projetado para desempenho ideal e conforto o dia todo. RECURSOS - Fechamento com zíper de um quarto; Buracos para os polegares nas mangas compridas para mantê-las no lugar durante o treino

INTRODUÇÃO

INTRODUÇÃO:

O desempenho da máquina da série Sinoform HG atingiu o padrão internacional de tubos soldados ERW. Esta série de tubulação pode ter um diâmetro externo variando de Φ48mm a Φ 273mm (25x25-200x200) e uma espessura de parede de 2,0～9,0mm, velocidade máxima de até 60m/min, Nossas máquinas personalizadas também podem ser usadas para diferentes materiais processados, como tubo de aço macio, tubo de aço preto, tubo de aço galvanizado e atender quase todas as aplicações.

FLUXOGRAMA DA FÁBRICA DE TUBOS ERW

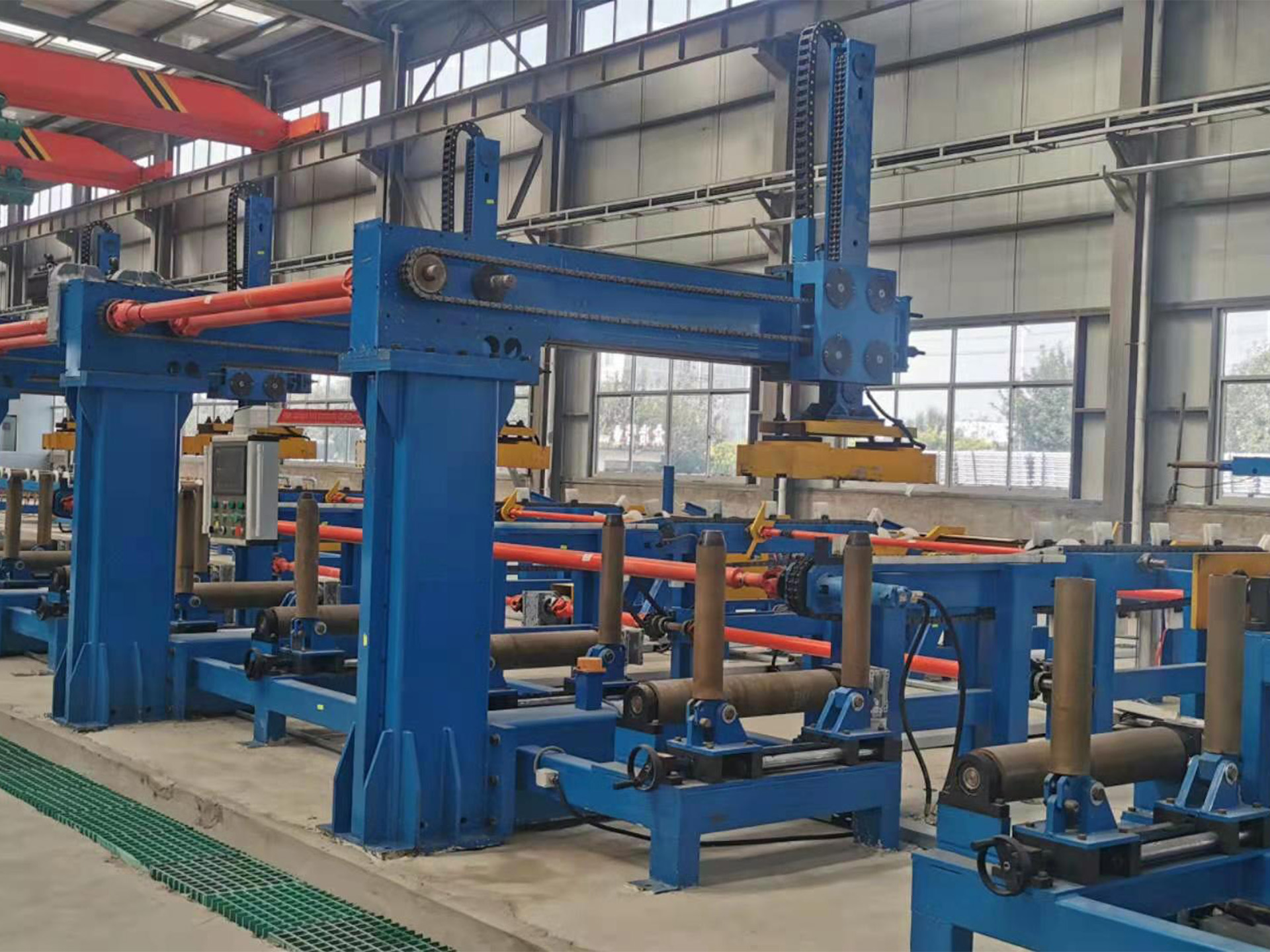

SISTEMA DE TROCA RÁPIDA DE ROLO SINOFORM

Este sistema de troca rápida de rolos pode ser usado para produzir tubos redondos e quadrados de diferentes tamanhos. Leva apenas 30 minutos para mudar o tamanho, o que reduz significativamente o tempo de troca manual tradicional de rolos.

COMPONENTES DA LINHA

COMPONENTES DA LINHA:

DESENROLADOR
CISALHAMENTO E SOLDAGEM DE CABEÇOTE
ACUMULADOR TIPO SOLO

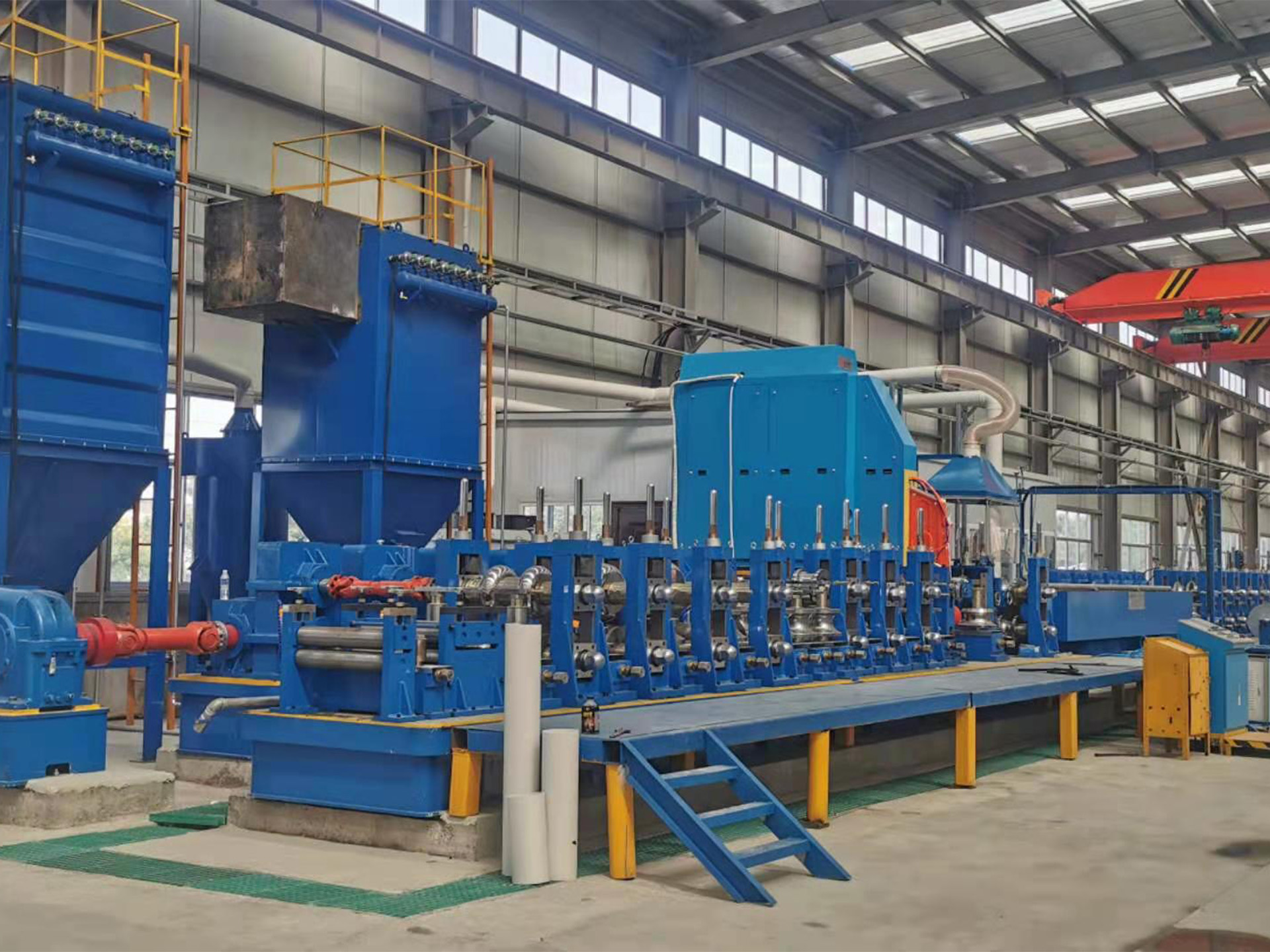

SEÇÃO DE FORMAGEM E DIMENSIONAMENTO

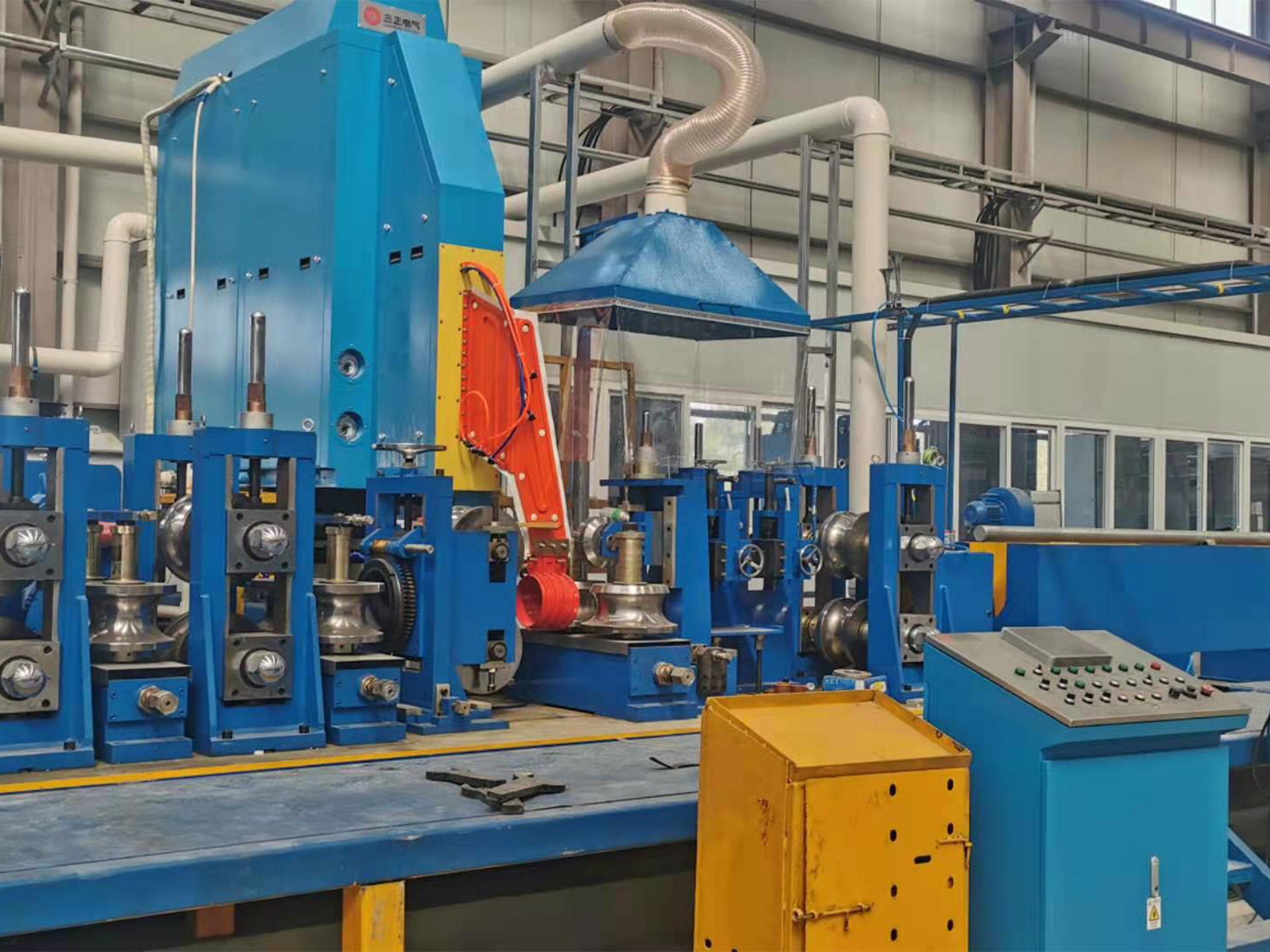

SOLDADOR HF
SERRA DE DUAS LÂMINAS EM VOAR

VÍDEO

VÍDEO:

DADOS TÉCNICOS

DADOS TÉCNICOS:

Modelo da Máquina	Faixa de Produção (mm)	Espessura da Parede do Tubo Quadrado	Velocidade de Fresamento (m/min)	Potência de Alta Frequência
HG16	∅8～∅25mm □6x6～20x20	δ0.3～1.0mm □δ≤0.8mm	20~120	100KW
HG25	∅8～∅32mm □6x6～25x25	δ0.4～1.3mm □δ≤1.0mm	20~120	100KW
HG32	∅13～∅50.8mm □10x10～40x40	δ0.6～2.0mm □δ≤1.5mm	20~120	150KW
HG50	∅19～∅63.5mm □15x15～50x50	δ0.8～2.5mm □δ≤2.0mm	20~100	200KW
HG60	∅19～∅76mm □15x15～60x60	δ1.0～3.0mm □δ≤2.5mm	20~90	250KW
HG76	∅25～∅90mm □20x20～70x70	δ1.5～4.0mm □δ≤3.5mm	20~90	300KW
HG90	∅30/48～∅115mm □25x25～90x90	δ1.5～4.5mm □δ≤3.5mm	20~60	300KW
HG115	∅32/48～∅127mm □25x25～100x100	δ2.0～5.0mm □δ≤4.0mm	15~60	400KW
HG165	∅76～∅165mm □60x60～130x130	δ2.0～6.0mm □δ≤5.0mm	15~50	500KW
HG219	∅114～∅219mm □90x90～170x170	δ3.0～8.0mm □δ≤6.0mm	15~40	600KW
HG273	∅114～∅273mm □90x90～200x200	δ4.0～12.0mm □δ≤9.0mm	10~30	800KW
HG325	∅165～∅325mm □130x130～250x250	δ4.0～12.0mm □δ≤10.0mm	10~30	800KW
HG426	∅165～∅426mm □130x130～300x300	δ5.0～16.0mm □δ≤14.0mm	10~30	1000KW
HG508	∅219～∅508mm □170x170～400x400	δ6.0～16.0mm □δ≤15.0mm	10~25	1000KW
